Essai CPT à Saint-Malo : Pénétromètre Statique pour Fondations Fiables

Les marées parmi les plus fortes d'Europe façonnent le sous-sol de Saint-Malo bien au-delà des remparts. L'alternance quotidienne de saturation et de drainage dans les sédiments de la Rance et les limons du Clos-Poulet crée une variabilité géotechnique que seul un essai au pénétromètre statique peut révéler avec continuité. Sur le Sillon comme dans le quartier de Paramé, où les sables fins portent la mémoire de l'oscillation marine, le CPT fournit une lecture sans artefact du comportement des couches en place. Notre laboratoire réalise l'essai CPT à Saint-Malo avec un pénétromètre électrique 20 tonnes équipé de piézocône, conformément à la norme NF EN ISO 22476-1. L'enregistrement en continu de la résistance de pointe et du frottement latéral permet de détecter des passées compressibles de quelques centimètres, invisibles au sondage SPT traditionnel.

Un mètre de sable lâche non détecté sous une semelle à Saint-Malo multiplie par trois le tassement différentiel admissible.

Nos domaines de service

Comment nous travaillons

Saint-Malo ne s'est pas construite en un jour sur son socle de Briovérien. La reconstruction d'après-guerre, l'extension balnéaire de Rothéneuf et les zones d'activité de La Madeleine ont sollicité des terrains de nature radicalement différente, parfois remblayés sur d'anciens marais. Dans ces contextes, un essai CPT bien corrélé à la géologie locale évite les mauvaises surprises. Nous rencontrons régulièrement des lentilles de vase molle sous les sables propres, ou des sables lâches susceptibles de se densifier sous sollicitation sismique. La résistance de pointe qc mesurée au droit de la couche portante guide le dimensionnement des fondations superficielles. Lorsque le projet comporte des descentes de charges importantes ou des exigences de tassement strictes, nous couplons l'essai CPT à une campagne de sondages SPT pour obtenir des échantillons intacts et confirmer la stratigraphie par des essais en laboratoire.

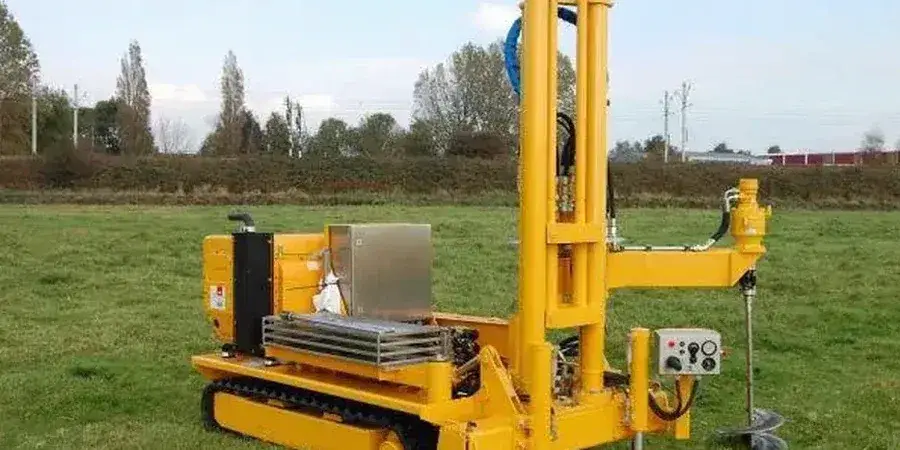

Essai CPT à Saint-Malo : Pénétromètre Statique pour Fondations Fiables — Image technique — Saint-Malo

Considérations locales

Le Briovérien altéré au nord de Saint-Malo présente des arènes argileuses dont la consistance évolue rapidement avec la profondeur. Un essai CPT arrêté trop tôt dans le refus, ou mal positionné par rapport à la maille d'investigation, expose le projet à sous-estimer l'épaisseur de ces altérites compressibles. Autre piège local : les sables fins lâches de l'estuaire de la Rance. À moins de 15 m de profondeur, avec une nappe phréatique sub-affleurante en période de vives-eaux, leur potentiel de liquéfaction est réel. Sans mesure de la pression interstitielle au piézocône, ces couches peuvent être confondues avec des sables denses. Le rapport d'essai CPT délivré intègre la correction de la surcharge lithostatique et le calcul du facteur de sécurité face à la liquéfaction selon les recommandations du guide CFMS.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes de référence

NF EN ISO 22476-1:2023 — Essai de pénétration statique au cône électrique et au piézocône, NF P94-500 — Missions géotechniques types (G2 AVP à G4), Guide technique CFMS — Liquéfaction des sols sous séisme, NF EN ISO/CEI 17025 — Exigences générales concernant la compétence des laboratoires

Valeurs typiques

Paramètre	Valeur typique
Norme d'essai de référence	NF EN ISO 22476-1 (2023)
Capacité de poussée du pénétromètre	200 kN (20 tonnes)
Profondeur d'investigation maximale	25 à 30 m selon résistance du sol
Paramètres mesurés en continu	qc, fs, u2 (piézocône)
Intervalle d'enregistrement	10 mm (haute résolution)
Vitesse de fonçage normalisée	20 mm/s ± 5 mm/s
Classification des sols in situ	Abaque de Robertson (2016)
Accréditation laboratoire	COFRAC Essais selon NF EN ISO/CEI 17025

Questions fréquemment posées

Quel est le prix d'un essai CPT à Saint-Malo ?

Le coût d'un essai CPT dans la région malouine se situe entre 140 € et 250 € par point de sondage. Ce prix comprend la mobilisation du pénétromètre, le fonçage jusqu'au refus ou à la profondeur cible, le rapport avec l'abaque de Robertson et l'interprétation géotechnique. La variation dépend de la profondeur atteinte et du nombre de points commandés.

Quelle est la profondeur maximale d'investigation d'un CPT à Saint-Malo ?

Avec notre pénétromètre statique de 200 kN, nous atteignons couramment 25 à 30 mètres dans les sols sableux et limoneux de la côte malouine. La profondeur réelle dépend de la résistance du terrain : un refus peut survenir plus tôt dans les graves compactes ou le substratum rocheux altéré du Briovérien.

Quelle est la différence entre un CPT mécanique et un CPT électrique ?

Le CPT mécanique mesure la résistance par un train de tiges interne, avec une perte de précision en profondeur. Le CPT électrique, que nous utilisons exclusivement, intègre des capteurs dans la pointe et transmet le signal en continu. Il mesure simultanément qc, fs et la pression interstitielle (piézocône), essentielle pour identifier les sables lâches potentiellement liquéfiables sous la nappe.

Quelle norme encadre l'essai CPT en France ?

L'essai CPT est régi par la norme NF EN ISO 22476-1, dont la version de 2023 définit les exigences pour le matériel, la procédure d'essai et le rapport. Nos essais sont réalisés sous accréditation COFRAC selon la norme NF EN ISO/CEI 17025, ce qui garantit la traçabilité métrologique des capteurs et la compétence du laboratoire.

Emplacement et zone de service

Nous intervenons à Saint-Malo et ses environs. Plus d'info.
